Luft-Dusche für Personen und Materialien mit 4 Türen gesteuert durch PLC und Touch Screen

Luftdusche für Personen und Materialien mit 4 Türen, die über SPS und Touchscreen gesteuert werden



Luftdusche.pdf



Türen: (1).2 Stück einflügelige Pendeltüren, für Personen begehbar

(2).1 Stück doppelflügelige Schwingtür, zum Eingeben von Materialien

(3) 1 Stück Hochgeschwindigkeits-Rolltor, damit Personen und Materialien aussteigen können



Vier Türen sind durch eine gesteuerte SPS verriegelt, eine Tür ist offen, die anderen drei Türen sind geschlossen, können nicht geöffnet werden.



Beschreibung:



Luftduschtunnelsind aufgrund ihrer Vorteile aus dem modernen Reinraum nicht mehr wegzudenken



mehr als für den geringen Platz, den sie einnehmen, bezahlen.Mit ihren Verriegelungstüren und Automatik



Radfahren, Luftduschen fungieren als Verkehrswächter und kontrollieren den Durchgang in und aus dem Reinraum.



Nach der Verwendung konnte der Staub effektiv reduziert werden, um in den sauberen Bereich einzudringen und den normalen Arbeitsstatus aufrechtzuerhalten.



Dieser Luftduschtunnel mit automatischer Schiebetür ist praktisch für Personen, die einen Luftduschraum betreten.



auch um die Eingabezeit zu verkürzen.



Luftduschen entfernen Mikropartikel von Personal und Ausrüstung, wenn sie einen Reinraum betreten oder verlassen.



Beim Verlassen werden Reinräume versiegelt, wenn die Einheit automatisch in eine Luftschleuse umschaltet.



Sie können auch verwendet werden, um gefährliche Verunreinigungen vom Personal beim Verlassen von Einrichtungen zu entfernen



Nicht zu vernachlässigen ist die psychische BelastungLuftduscheschafft: Personal wird bei jedem erinnert



Durchgang, dass sie in eine kontrollierte Umgebung eintreten,



während potenzielle Kunden sich Ihrer Qualitätskontrollstandards sicher sein können, wenn sie Ihre Einrichtung betreten.



Blastyp: einseitiges Blasen, doppelseitiges Blasen, dreiseitiges Blasen.



Optionales Zubehör:



1. Manuelle Pendeltür / automatische Schiebetür / Hochgeschwindigkeitsrollladentür



2. HEPA-Filter oder ULPA-Filter



3. Material für den Schrank: kaltgewalzte Stahlplatte mit Pulverbeschichtung / SUS # 201 / SUS # 304



4. Gemeinsame Leuchtstofflampe / UV-Sterilisatorlampe



5. Mit Sprachansage





Bedienungsanleitung



1. Platzieren Sie die Luftdusche an der richtigen Stelle, verbinden Sie die Stromkabel der Luftdusche mit den Stromkabeln.



Es gibt FÜNF Leitungen: 3*Live-Leitung, 1*Null-Leitung und 1*Erdleitung.Die Stromversorgung ist AC380V/50HZ/3 Phasen.



2. Um sicherzustellen, dass die Luftdusche normal funktioniert und die Werkstatt sauber bleibt, verwenden Sie bitte die Luftdusche gemäß der folgenden korrekten Methode.



2.1 Bitte überprüfen Sie, ob sich Personen in der Luftdusche befinden, bevor Sie sie betreten.Wenn die Luftdusche in Betrieb ist, sind Eingangstür und Ausgangstür elektronisch verriegelt, es ist in diesem Moment verboten, die Tür zu öffnen.



2.2 Legen Sie die Hand auf den offenen Schalter, die Eingangsschiebetür öffnet sich, treten Sie in die Luftdusche ein, dann wird die Eingangsschiebetür automatisch geschlossen, der photoelektrische Sensor wird von Personen oder Waren angesprochen, das Gebläse wird sein



automatisches Blasen (Die Luftduschenzeit ist werkseitig auf 15 Sekunden eingestellt, es ist verboten, die Luftduschenzeit während des Blasens zu ändern), nach dem Blasen, Ausgang Schiebetür automatisch öffnen, Luftdusche ausgehen,



dann wird die Ausgangsschiebetür automatisch geschlossen.



Parameter:



Produktart	Luftdusche für Personen und Materialien mit 4 Türen, die über SPS und Touchscreen gesteuert werden
Material für Gehäuse	T = 1,2 mm Edelstahl
Materialien für Türen	Rostfreier Stahl
Düsen	Rostfreier Stahl
Tür Blatt	einflügelig, zweiflügelig
Türtyp	Pendeltüren und Schnelllauftore
Wegblasen	3-Seiten-Blasen
Kontrollsystem	SPS
Schlösser	Elektrisch verriegelt
HEPA-Filtereffizienz:	99,99 %
Vorfilter	G3
Licht	Marke Philips
Fotoelektrischer Sensor	OMRON-Marke
Duschzeit	0-99s einstellbar
Spurt Windgeschwindigkeit	25-27 m/s darüber
Stromversorgung	380V/50HZ/3PH
Sichern	Leckageschalter und thermisches Überlastrelais (Personen vor Leckstrom schützen)



Größe und Spezifikation:



Produkt	Luftdusche für Personen und Materialien mit 4 Türen, die über SPS und Touchscreen gesteuert werden
Modell	ASS-2000T-3-SD
Außenmaße (mm)	B2000xT3000xH2300mm
Innenmaß mm	B1500xT2900xH2000mm
Türen	Vier Türen
Türschließer	KEINER
Sperren	elektrisch verriegelt
Geeignet	Menschen und Güter
Düsen	18 + 18 + 18 = 54 STÜCKE (3-seitiges Blasen)
Gebläse	6 Sätze
Schlagleistung (W)	6000W
Gewicht (kg)	Ca.1200
HEPA-Filtergröße	610 x 610 x 90 mm
HEPA-Filter Menge	6 STÜCKE
HEPA-Filtereffizienz	H13
Optoelektronischer Sensor	ORMON 2 STK
Leuchtstofflampe	Philips 3x 18W
Düsendurchmesser	32mm
Luftduschenzeit	0-99 s Einstellbar
Spurt Windgeschwindigkeit	22-25 m/s
Energieversorgung	AC380V/50Hz/3Ph
Kontrollsystem	SPS, elektrische Verriegelung, automatisches Blasen durch Lichtschranke

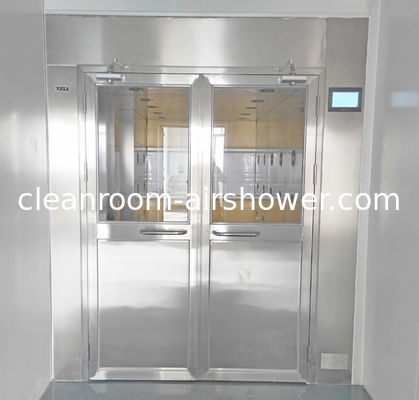

Luftduschtunnel Bild:





Zeichnung des Luftduschtunnels





Können kundenspezifische Luftduschen hergestellt werden?



Wir bieten sowohl Standard- als auch kundenspezifische Luftduschen an.Bitte kontaktieren Sie uns für weitere Informationen.



Ist es möglich, die Einstellungen an der Luftdusche zu ändern?



Unsere Luftduschen ermöglichen dem Bediener die Flexibilität, zahlreiche Einstellungen über ein benutzerfreundliches Touchscreen-Bedienfeld zu programmieren.Sie können ganz einfach Zyklusbetriebszeiten, Eingangs-/Ausgangsverzögerungen, das Ein-/Ausschalten der Lichter und mehr einstellen.



Prüfung im Werk:



Alle Geräte werden vor dem Versand einzeln auf Sicherheit und Leistung gemäß internationalen Standards getestet.



Jede Einheit wird mit einer Dokumentation geliefert, in der die durchgeführten Tests und die individuellen Ergebnisse der Einheiten für jede Einheit aufgeführt sind.



Prüfung vor Versand:

1. Aussehenskontrolle

2. Elektrische Sicherheitsprüfungen

3. Prüfung der Luftwindgeschwindigkeit

4. Funktionstest



Garantie:



Die Garantie unserer Geräte beträgt 1 Jahr, jedoch ohne Verbrauchsteile und Zubehör.

Alle Geräte werden mit einer umfassenden Bedienungsanleitung mit Prüfbericht geliefert.

Zusätzliche IO/OQ/GMP-Dokumente sind auf Anfrage erhältlich.

Wenden Sie sich an unseren Vertriebsmitarbeiter, um spezifische Garantiedetails oder Dokumentenanfragen zu erhalten.



ErsatzTeile:

1. HEPA-Filter: Er sollte in einem halben oder einem Jahr einmal gewechselt werden.

2. Vorfilter: Er sollte alle 3-6 Monate einmal gewechselt werden.



Warum Sie wählenZHISHENGGesellschaft ?



FachmannService:



Schnelle Antwort innerhalb von 12 Stunden, wenn wir eine Anfrage oder Anfrage vom Kunden erhalten

Vertraut mit der Ausrüstung.

Techniker oder Ingenieure können in südostasiatische Länder reisen, um die Installation von Maschinen zu leiten.Wie Thailand, Vietnam, Philippinen, Malaysia und so weiter.





DLieferzeit:

•Produktionszeitraum: 15-30 Tage

• Versandbenachrichtigung oder Versicherung für Sie nach Versand der Ware.



Kundendienst:



•Wir respektieren Ihr Feedback nach Erhalt der Ware.

• Wir gewähren 1 Jahr Garantie nach Wareneingang.

• Wir versprechen für alle verfügbaren Ersatzteile eine lebenslange Nutzung.

• Wir kümmern uns um Ihre Beschwerde innerhalb von 48 Stunden.



Zahlungsfrist:

30 % Vorauszahlung per T/T bei Bestellung, Restzahlung vor Versand.



Reinraumausrüstungen, wie Luftdusche, FFU.Es ist eine einjährige Garantie.
