| MOQ: | 1 Satz |
| Standard Packaging: | Sperrholzkiste |
| Payment Method: | T/T, Western Union |
| Supply Capacity: | Satz 10 pro Monat |
Antistatische harte Wand-modularer Reinraum, Reinraumkabine ISO 6, Aluminiumstruktur
Für Südkorea INNOX-Fabrik
Modularer Reinraumnutzen:
Langlebiges Gut
Schnelle Claninstallation mit minumum Unterbrechung vor Ort
Behalten Sie Wert
Leicht geändert für Expansion oder das Repurposing.
Kundenspezifische modulare Reinraumentwürfe:
1. Klasse 100 zu 100k/zu ISO zu ISO8 pro ISO1 4664-1
2. Ein Durchlauf oder Rezirkulieren
3. Umgebungskontrollen der Temperatur/der Feuchtigkeit.
4. Modulares oder nahtloses pharmazeutisches modulares Wandstandardsystem ACS
Breite modulare materielle Wahlen:
1. Wandoberflächen: Melamin, Vinyl beschichtete Gips, FRP, Glas, polycarbnate, gemaltes Aluminium oder Edelstahl
2. Türen: Das einzelne, doppelte, automatische Schieben, motorisiert rollen oben, Verriegelungssysteme.
3. Bodenbelag: VCT, gezüchteter Doppelboden
4. Beleuchtung: T-8 LED, Oberlichtrohre.
Optionals:
1. HEPA-Fan-Filtrationseinheit oder ULPA-FanFiltrationseinheit, Standard und RSR
2. Luftduschen, Durchlaufkästen.
Obwohl klare Abteilung nicht verfügbar ist, „Reinraum“ Ausdruck wird im Falle des Gebäudes oder des Raumes verwendet. Ein Raum, der durch PVCvorhang- oder -harzplatte eingeschlossen wird, wird als „Reinraumkabine“ im Falle der Bereitwilligkeit, den Sauberkeitsfaktor in einem Reinraum oder in einem klimatisierten Raum zu erhöhen angesehen. Größe ist 1.5m bis 5m und reine Luft wird im Stand mit einer Bestimmung von FFU (Ventilator-Filtrationseinheit) in der Decke eingeführt.
Sind in den letzten Jahren, nicht auf der Grundlage von seine Größe populär geworden, aber, sie für eine einfache, billige, bewegliche Struktur mit Sauberkeitsfaktor und -verletzung des nicht Baucodes oder Feuerwehren halten, fungieren Sie.
Feld: Aluminium
Größe und Spezifikation:
| Produkt | Modularer Reinraum |
| Größe | Entsprechend der Größe des Kunden |
| Äußerer Rahmen |
40*80mm verdrängtes Aluminium |
| FFU MENGE | 100sets |
| LICHT | 36W*40 |
| Gebläse | 120W x6SETS |
| Nosie | über 54dBA |
| C-Ansicht | Lichtdichter antistatischer PVC-Vorhang |
| Spitzendecke | FFU- und mirriorss304 Platte |
| Klasse | 1000 |
| Tür | Manuelle Schiebetür |
Anwendung:
Reinraum ist für die pharmazeutische, mikrobiologische Forschung und die wissenschaftlichen Experimente, die teilweise Reinigungsausrüstung erfordern.
In Bezug auf Bau fungieren der Code oder die Feuerwehren, es geben eine Möglichkeit des Konflikts mit den Standards der lokaler Behörde oder der Firma des Kunden. Auch als die Größe, die über einem Schreibtisch aufgerichtet werden kann, wird bezeichnet als „einfache saubere Bank“
Folgende Erwägungen sind im Falle der Auswahl der Reinraumkabine notwendig.
1. Berechnung des Sauberkeitsfaktors für Innere des Standes
2. Auswahl des Wandmaterials
3. Auswahl der Lüftungsanlage
4. Auswahl der Klimaanlage innerhalb des Standes
1. Berechnung des Sauberkeitsfaktors für Innere des Standes
Im Allgemeinen wird es aufgrund von Reinraumregelungen bestimmt. Die betrachteten Parameter sind Rate der Zirkulation, Filterart, Durchflusssystem und Lüftungsanlage.
Beziehen Sie Tabelle für Rate der Zirkulation
| Klasse des Reinraumes | Allgemeiner Zahlenwert | USA209E-Standards | Durchschnittliche Luftzuggeschwindigkeit |
| Klasse 100.000 | 20-30 rotations/h | 20 | 0.005-0.041m/s |
| Klasse 10.000 | 30~70 Rotationen /h | 70 | 0.051-0.76m/s |
| Klasse 1.000 | 100-200 rotations/h | 150 | 0.127-0.202m/s |
| Klasse 100 | 200-600 rotations/h | 250-400 | 0.203-0.408m/s |
Rate der Zirkulation pro Kapazität ÷room Quellgebiet der Stunde (Rotationen /h) =Average Luftzug-Geschwindigkeit (m/sec) x (m2) x 3600sec (Volumen) (m3)
| Einzelteil | Medium- oder Hochleistungsfilter | HEPA-Filter | ULPA-Filter |
| Entstörungskapazität | Klasse 10-100000 | Klasse 100-10000 | Klasse 10 |
| Beispiele | Normales Büro | Nach IC-Prozess | VOR IC-Prozess |
| Leistung | Hohe einschließende Kapazität wie vergleicht mit grobem Partikelfilter | Öffnung ein Abfangen von Kapazität bis 99,97% für Partikel der Größe 0.3um | Prossessing ein Abfangen von Kapazität bis 99,999% für Partikel der Größe 0.1um |
Die Luftströmungskapazität und die Einheiten von FFU installiert zu sein werden auf der Grundlage von das Volumen der Reinraumkabine und der gewünschten Klasse vorgewählt.
Erforderliche Luftströmung (m3/min) =targeted Raumkapazität (m3) ×rate der Zirkulation (Rotationen /h) ÷60
Beispiel)
Die FFU-Luftströmung für eine Reinraumkabine mit Breite 3m, Länge 2m, Höhe 2m und gewünschter Klasse von 10000 ist (3×2×2) ×75÷60=15 (m3/min)
*Single Einheit von PAU - A17FFU unserer Firma ist kompatibel.
2. Auswahl des Wandmaterials
Auswahl sollte aufgrund von Anforderungen gemacht werden, die auf umgebender und Innenraumumwelt bezogen werden.
Eigenschaften:
Stand 1).Clean kann das Teil der hohen sauberen Umwelt anbieten, kann auf die Oberseite des Platzes installiert sein
dieser Bedarf zu säubern. Die Luft, die von den FFU herauskommen, wird durch den vor Filter und HEPA-Filter gefiltert, dann
reine Luft nehmen am Arbeitsbereich vertikal teil, um die Reinigungsanforderung zu versichern
Geräusche 2).the weniger als 52dBA, die Luftgeschwindigkeit sind 0.35-0.6m/s
3). das Maß der Reinraumkabine, fertigt Entwurf ist verfügbar besonders an
4).it kann durch einzelnes verwendet werden und kann auch angeschlossen werden, um Bereich im Streifen zu säubern
5). Reinigungsrang: Klasse 100 Klasse, 1000 oder 10000class
Spezifikationen:
| Einzelteil | Modularer Reinraum der harten Wand | |
| Sauberkeit | Klasse 100, zum 100.000 zu klassifizieren | |
| Maß (LXWXH) | Entworfen gemäß der Anforderungen des Kunden | |
| FFU | Maß | 2x2, 2x4, 4x4 optional |
| Strukturelles Rahmenmaterial | Edelstahl, Aluminiumlegierung | |
| Stromversorgung | 110V/60HZ/AC; 220V/60HZ/AC | |
| Filter | Minifilter der falte HEPA filter/ULPA optional | |
| Material des Rahmens | Aluminiumlegierung/Edelstahl 201/SUS 304 | |
| Material der Wand | Ausgeglichenes Glas/Acryl-/antistatische transparente PVC-/Sandwichplatte | |
| Decke | Aluminium-Plastikplatte/ausgeglichenes Glas/Acryl-/antistatische transparente PVC-/Sandwichplatte | |
Optionaler Zusatz:
Luft-Dusche
Durchlaufkasten
Klimaanlage
Manometer

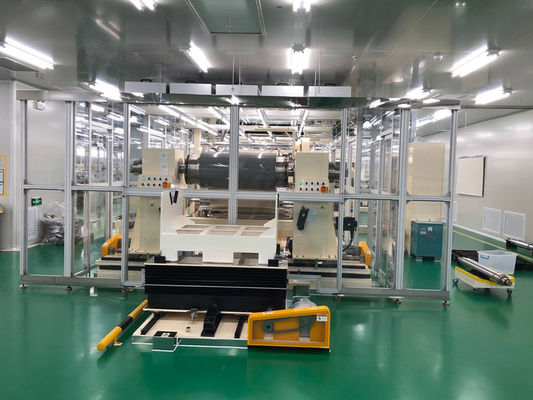

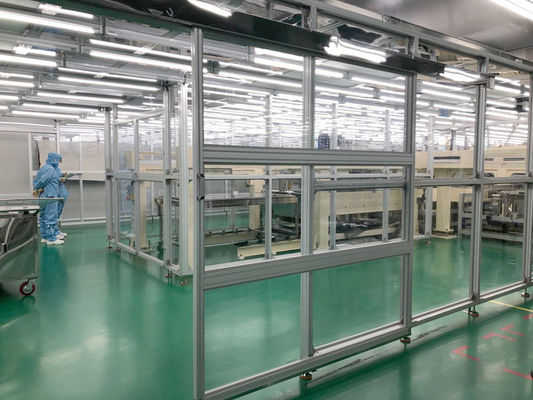

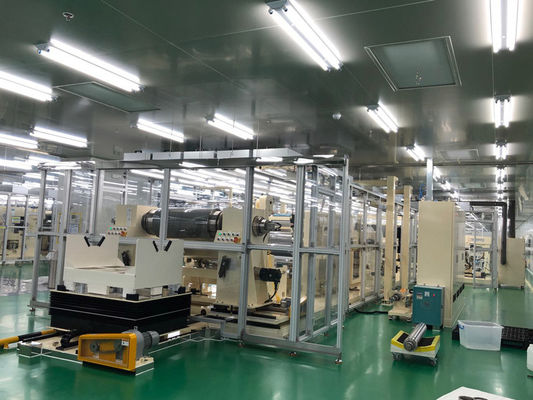

Fotos des modularen Reinraumes der Klasse 1000:
|
|
