Harte Wand-modulare Reinraum-Ausrüstung der Klassen-100 für Labor, lange Gebrauchs-Zeit
Obwohl klare Abteilung nicht verfügbar ist, „Reinraum“ Ausdruck wird im Falle des Gebäudes oder des Raumes verwendet. Ein Raum, der durch PVCvorhang- oder -harzplatte eingeschlossen wird, wird als „Reinraumkabine“ im Falle der Bereitwilligkeit, den Sauberkeitsfaktor in einem Reinraum oder in einem klimatisierten Raum zu erhöhen angesehen. Größe ist 1.5m bis 5m und reine Luft wird im Stand mit einer Bestimmung von FFU (Ventilator-Filtrationseinheit) in der Decke eingeführt.
Sind in den letzten Jahren, nicht auf der Grundlage von seine Größe populär geworden, aber in Betracht sie als einfache, billige, bewegliche Struktur mit Sauberkeitsfaktor und -verletzung nicht des Baucodes oder Feuerwehren fungieren Sie.
Feld: Aluminium
Größe und Spezifikation:
Produkt | Modularer Reinraum |
Größe | L6450*W5000*H2400mm |
Äußerer Rahmen | 40*80mm verdrängten Aluminium |
FFU MENGE | 16 SÄTZE |
LICHT | 36W*8 |
Gebläse | 120W x6SETS |
Nosie | über 54dBA |
C-Ansicht | Lichtdichter antistatischer PVC-Vorhang |
Draufsicht | Edelstahlblech für das Versiegeln |
Klasse | 100 +1000class |
Tür | Manuelle Schiebetür |
Anwendung:
Reinraum ist für die pharmazeutische, mikrobiologische Forschung und die wissenschaftlichen Experimente, die teilweise Reinigungsausrüstung erfordern.
In Bezug auf den Baucode oder die Feuerwehren fungieren Sie, es gibt eine Möglichkeit des Konflikts mit den Standards der lokaler Behörde oder der Firma des Kunden. Auch als die Größe, die über einem Schreibtisch aufgerichtet werden kann, wird bezeichnet als „einfache saubere Bank“
Folgende Erwägungen sind im Falle der Auswahl der Reinraumkabine notwendig.
1. Berechnung des Sauberkeitsfaktors für innerhalb Stand
2. Auswahl des Wandmaterials
3. Auswahl der Lüftungsanlage
4. Auswahl der Klimaanlage innerhalb des Standes
1. Berechnung des Sauberkeitsfaktors für innerhalb Stand
Im Allgemeinen ist er aufgrund von Reinraumregelungen entschlossen. Die betrachteten Parameter sind Rate der Zirkulation, Filterart, Durchflusssystem und Lüftungsanlage.
Bezugstabelle für Rate der Zirkulation
Klasse des Reinraumes | Allgemeiner Zahlenwert | USA209E-Standards | Durchschnittliche Luftzuggeschwindigkeit |
Klasse 100.000 | 20-30 rotations/h | 20 | 0.005-0.041m/s |
Klasse 10.000 | 30~70 Rotationen /h | 70 | 0.051-0.76m/s |
Klasse 1.000 | 100-200 rotations/h | 150 | 0.127-0.202m/s |
Klasse 100 | 200-600 rotations/h | 250-400 | 0.203-0.408m/s |
Rate der Zirkulation pro Kapazität ÷room Quellgebiet der Stunde (Rotationen /h) =Average Luftzug-Geschwindigkeit (m/sec) x (m2) x 3600sec (Volumen) (m3)
Einzelteil | Medium- oder Hochleistungsfilter | HEPA-Filter | ULPA-Filter |
Entstörungskapazität | Klasse 10-100000 | Klasse 100-10000 | Klasse 10 |
Beispiele | Normales Büro | Nach IC-Prozess | VOR IC-Prozess |
Leistung | Hohe Abfangenkapazität wie vergleicht mit grobem Partikelfilter | Öffnung eines Abfangens der Kapazität bis zu 99,97% für Partikel der Größe 0.3um | Prossessing ein Abfangen der Kapazität bis zu 99,999% für Partikel der Größe 0.1um |
Die Luftströmungskapazität und die Einheiten von FFU installiert zu sein werden auf der Grundlage von das Volumen der Reinraumkabine und der gewünschten Klasse vorgewählt.
Erforderliche Luftströmung (m3/min) =targeted Raumkapazität (m3) ×rate der Zirkulation (Rotationen /h) ÷60
Beispiel)
Die FFU-Luftströmung für eine Reinraumkabine mit Breite 3m, Länge 2m, Höhe 2m und gewünschter Klasse von 10000 ist (3×2×2) ×75÷60=15 (m3/min)
*Single Einheit von PAU - A17FFU unserer Firma ist kompatibel.
2. Auswahl des Wandmaterials
Auswahl sollte aufgrund von Anforderungen gemacht werden, die auf umgebender und Innenraumumwelt bezogen werden.
Eigenschaften:
Stand 1).Clean kann das Teil der hohen sauberen Umwelt anbieten, kann auf die Oberseite des Platzes installiert sein
dieser Bedarf zu säubern. Die Luft, die herausgekommen vom FFU durch den vor Filter und HEPA-Filter gefiltert wird, dann
reine Luft nehmen am Arbeitsbereich vertikal teil, um die Reinigungsanforderung zu versichern
Geräusche 2).the kleiner als 52dBA, die Luftgeschwindigkeit sind 0.35-0.6m/s
3). das Maß der Reinraumkabine, fertigt Entwurf ist verfügbar besonders an
4).it kann durch einzelnes verwendet werden und kann an sauberen Bereich im Streifen auch angeschlossen werden
5). Reinigungsrang: Klasse 100 Klasse, 1000 oder 10000class
Spezifikationen:
Einzelteil | Modularer Reinraum der harten Wand | |
Sauberkeit | Klasse 100 bis Klasse 100.000 | |
Maß (LXWXH) | Entworfen gemäß der Anforderungen des Kunden | |
FFU | Maß | 2x2, 2x4, 4x4 optional |
Strukturelles Rahmenmaterial | Edelstahl, Aluminiumlegierung | |
Stromversorgung | 110V/60HZ/AC; 220V/60HZ/AC | |
Filter | Minifilter der falte HEPA filter/ULPA optional | |
Material des Rahmens | Aluminiumlegierung/Edelstahl 201/SUS 304 | |
Material der Wand | Ausgeglichenes Glas/Acryl-/antistatische transparente PVC-/Sandwichplatte | |
Decke | Aluminium-Plastikplatte/ausgeglichenes Glas/Acryl-/antistatische transparente PVC-/Sandwichplatte |
Optionaler Zusatz:
Luft-Dusche
Durchlaufkasten
Klimaanlage
Manometer

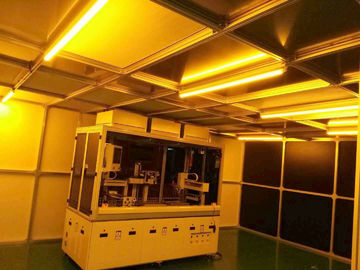

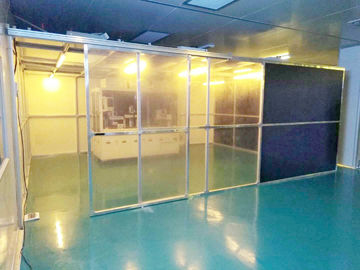

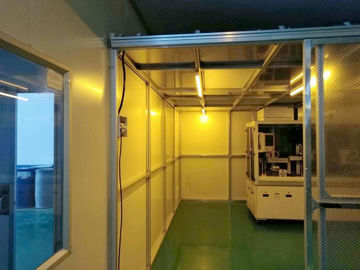

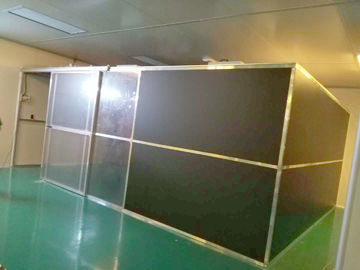

Zeichnung des Reinraumes:
