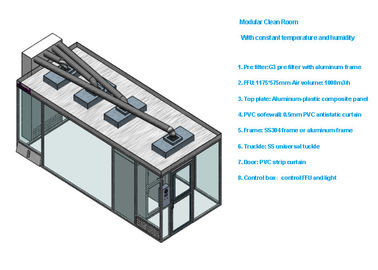

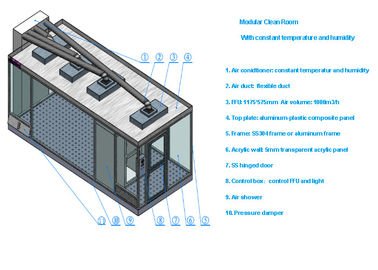

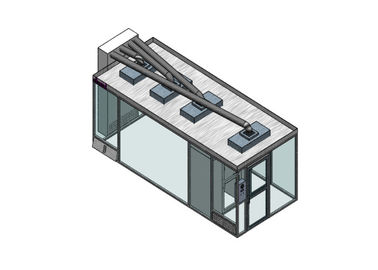

Sandwich-Platten-Reinraum der Klassen-100 mit Klimaanlage und 99,99% HEPA-Filter

Sandwich-Platten-Reinraum der Klassen-100 mit Klimaanlage und 99,99% HEPA-Filter

    • Class 100 Sandwich Panel Clean Room With Air conditioner And 99.99% HEPA Filter
    • Class 100 Sandwich Panel Clean Room With Air conditioner And 99.99% HEPA Filter
    • Class 100 Sandwich Panel Clean Room With Air conditioner And 99.99% HEPA Filter
  • Class 100 Sandwich Panel Clean Room With Air conditioner And 99.99% HEPA Filter

    Produktdetails:

    Herkunftsort: Guangdong, China (Festland)
    Markenname: Zhisheng
    Zertifizierung: ISO 9001/CE/ROHS
    Modellnummer: ZS-CBD

    Zahlung und Versand AGB:

    Min Bestellmenge: 1 Satz
    Verpackung Informationen: SPERRHOLZ-FALL
    Lieferzeit: 15-20 Tage
    Zahlungsbedingungen: Western Union, T/T
    Versorgungsmaterial-Fähigkeit: 100 Sets pro Monat
    Jetzt kontaktieren
    Ausführliche Produkt-Beschreibung
    Features: Oberste laminare Strömung Frame: Aluminium
    Hauptteil: Antistatisches PC-Blatt Klasse: ISO 5

    Sandwich-Platten-Reinraum mit Klimaanlage mit HEPA-Filter

    Reinraumkabine

    Obwohl klare Abteilung nicht verfügbar ist, „Reinraum“ Ausdruck wird im Falle des Gebäudes oder des Raumes verwendet. Ein Raum, der durch PVCvorhang- oder -harzplatte eingeschlossen wird, wird als „Reinraumkabine“ im Falle der Bereitwilligkeit, den Sauberkeitsfaktor in einem Reinraum oder in einem klimatisierten Raum zu erhöhen angesehen. Größe ist 1.5m bis 5m und reine Luft wird im Stand mit einer Bestimmung von FFU (Ventilator-Filtrationseinheit) in der Decke eingeführt.
    Sind in den letzten Jahren, nicht auf der Grundlage von seine Größe populär geworden, aber in Betracht sie als einfache, billige, bewegliche Struktur mit Sauberkeitsfaktor und -verletzung nicht des Baucodes oder Feuerwehren fungieren Sie.
    Feld: Aluminium


    Anwendung:

    Reinraum ist für die pharmazeutische, mikrobiologische Forschung und die wissenschaftlichen Experimente, die teilweise Reinigungsausrüstung erfordern.

    In Bezug auf den Baucode oder die Feuerwehren fungieren Sie, es gibt eine Möglichkeit des Konflikts mit den Standards der lokaler Behörde oder der Firma des Kunden. Auch als die Größe, die über einem Schreibtisch aufgerichtet werden kann, wird bezeichnet als „einfache saubere Bank“

    Folgende Erwägungen sind im Falle der Auswahl der Reinraumkabine notwendig.
    1. Berechnung des Sauberkeitsfaktors für innerhalb Stand
    2. Auswahl des Wandmaterials
    3. Auswahl der Lüftungsanlage
    4. Auswahl der Klimaanlage innerhalb des Standes

    1. Berechnung des Sauberkeitsfaktors für innerhalb Stand

    Im Allgemeinen ist er aufgrund von Reinraumregelungen entschlossen. Die betrachteten Parameter sind Rate der Zirkulation, Filterart, Durchflusssystem und Lüftungsanlage.

    Bezugstabelle für Rate der Zirkulation

    Klasse des ReinraumesAllgemeiner ZahlenwertUSA209E-StandardsDurchschnittliche Luftzuggeschwindigkeit
    Klasse 100.00020-30 rotations/h200.005-0.041m/s
    Klasse 10.00030~70 Rotationen /h700.051-0.76m/s
    Klasse 1.000100-200 rotations/h1500.127-0.202m/s
    Klasse 100200-600 rotations/h250-4000.203-0.408m/s


    Rate der Zirkulation pro Kapazität ÷room Quellgebiet der Stunde (Rotationen /h) =Average Luftzug-Geschwindigkeit (m/sec) x (m2) x 3600sec (Volumen) (m3)


    EinzelteilMedium- oder HochleistungsfilterHEPA-FilterULPA-Filter
    EntstörungskapazitätKlasse 10-100000Klasse 100-10000Klasse 10
    BeispieleNormales BüroNach IC-ProzessVOR IC-Prozess
    LeistungHohe Abfangenkapazität wie vergleicht mit grobem PartikelfilterÖffnung eines Abfangens der Kapazität bis zu 99,97% für Partikel der Größe 0.3umProssessing ein Abfangen der Kapazität bis zu 99,999% für Partikel der Größe 0.1um



    Die Luftströmungskapazität und die Einheiten von FFU installiert zu sein werden auf der Grundlage von das Volumen der Reinraumkabine und der gewünschten Klasse vorgewählt.

    Erforderliche Luftströmung (m3/min) =targeted Raumkapazität (m3) ×rate der Zirkulation (Rotationen /h) ÷60
    Beispiel)
    Die FFU-Luftströmung für eine Reinraumkabine mit Breite 3m, Länge 2m, Höhe 2m und gewünschter Klasse von 10000 ist (3×2×2) ×75÷60=15 (m3/min)

    *Single Einheit von PAU - A17FFU unserer Firma ist kompatibel.

    2. Auswahl des Wandmaterials
    Auswahl sollte aufgrund von Anforderungen gemacht werden, die auf umgebender und Innenraumumwelt bezogen werden.

    Eigenschaften:

    Stand 1).Clean kann das Teil der hohen sauberen Umwelt anbieten, kann auf die Oberseite des Platzes installiert sein
    dieser Bedarf zu säubern. Die Luft, die herausgekommen vom FFU durch den vor Filter und HEPA-Filter gefiltert wird, dann

    reine Luft nehmen am Arbeitsbereich vertikal teil, um die Reinigungsanforderung zu versichern

    Geräusche 2).the kleiner als 52dBA, die Luftgeschwindigkeit sind 0.35-0.6m/s

    3). das Maß der Reinraumkabine, fertigt Entwurf ist verfügbar besonders an

    4).it kann durch einzelnes verwendet werden und kann an sauberen Bereich im Streifen auch angeschlossen werden

    5). Reinigungsrang: Klasse 100 Klasse, 1000 oder 10000class


    Spezifikationen:


    EinzelteilModularer Reinraum der harten Wand
    SauberkeitKlasse 100 bis Klasse 100.000
    Maß (LXWXH)Entworfen gemäß der Anforderungen des Kunden
    FFUMaß2x2, 2x4, 4x4 optional
    Strukturelles RahmenmaterialEdelstahl, Aluminiumlegierung
    Stromversorgung110V/60HZ/AC; 220V/60HZ/AC
    FilterMinifilter der falte HEPA filter/ULPA optional
    Material des RahmensAluminiumlegierung/Edelstahl 201/SUS 304
    Material der WandAusgeglichenes Glas/Acryl-/antistatische transparente PVC-/Sandwichplatte
    DeckeAluminium-Plastikplatte/ausgeglichenes Glas/Acryl-/antistatische transparente PVC-/Sandwichplatte



    Optionaler Zusatz:

    Luft-Dusche

    Durchlaufkasten

    Klimaanlage

    Manometer

    Spezifikation für FFU


    Einzelteil-ModellZS-FFU610ZS-FFU915ZS-FFU1170ZS-FFU1220
    Größe für das Umkleiden (Millimeter)610x610x240915x610x2401170x570x2401220x610x240
    MaterialKaltgewalzter Stahl mit beschichteter, überzogener Zinkaluminiumplatte des Pulvers oder Edelstahl 201/304
    Bewertete Luftströmung (m3/h)1000150018002000
    Luftgeschwindigkeit0.35/0.48/0.6 m/s
    BESONDERS80-120pa
    Hepa-fiterGröße (Millimeter)610x610x69915x610x691170x570x691220x610x69
    FeldAluminiumprofil
    MedienFiberglas
    LeistungsfähigkeitH13
    Druckabfall≤220pa
    Fan (Motor)SpannungWechselstrom 220-240V/50Hz
    Gegenwärtig0.76A
    Energie80-120W
    Geräusche (DB)48505253
    Gewicht (Kilogramm)22242832
